تنظیمات دوربین برای پلاک خوان چگونه انجام می‌شود؟

تنظیمات دوربین پلاک خوان به اندازه نرم‌افزار پلاک خوان در دقت تشخیص پلاک تأثیر دارد. زاویه نصب، زوم، رزولوشن، نور و فریم‌ریت دوربین اگر درست تنظیم نشوند، حتی بهترین موتور پلاک خوان هم نمی‌تواند پلاک را درست بخواند.

بیشتر وقت‌ها وقتی پلاکی خوانده نمی‌شود یا اشتباه خوانده می‌شود، نگاه‌ها به سمت نرم‌افزار می‌رود و فرض می‌شود پلاک خوان مشکل دارد. اما در بسیاری از موارد ریشه مشکل در نصب نامناسب یا تنظیم نادرست دوربین است. در این راهنما می‌بینید هر تنظیم چه تأثیری دارد و مقدار مناسب آن چیست.

اگر با نرم افزار پلاک خوان آشنا نیستید، صفحه اختصاصی نرم‌افزار پلاک خوان را ببینید.

چه عواملی بر دقت پلاک خوان و تنظیمات دوربین تأثیر می‌گذارند؟

دقت پلاک خوان به سه عامل اصلی بستگی دارد:

• دوربین: کیفیت سخت‌افزار، رزولوشن تصویر و قابلیت مادون قرمز (IR) برای دید در شب.
• تنظیمات دوربین: زاویه قرارگیری، زوم و پن (چرخش افقی دوربین).
• موتور پلاک خوان: نرم‌افزار و الگوریتم‌هایی که خودرو و پلاک را در تصویر پیدا و نویسه‌ها را شناسایی می‌کنند.

اگر از دقت موتور پلاک خوان خود مطمئن هستید، حتماً دو مورد اول، یعنی دوربین و تنظیمات آن را هم بررسی کنید. در ادامه هر تنظیم را جداگانه توضیح می‌دهیم.

مطالب مهم:

• دوربین پلاک خوان DM VISION
• دوربین پلاک خوان چیست؟

زوم دوربین برای پلاک خوانی بهتر

زوم دوربین را طوری تنظیم کنید که کادر فقط ناحیه عبور پلاک را پوشش دهد، نه کل عرض خیابان. هرچه پلاک بخش بزرگ‌تری از تصویر را بگیرد، پیکسل‌های بیشتری به آن اختصاص پیدا می‌کند و دقت خواندن بالاتر می‌رود.

یک اشتباه رایج این است که فکر می‌شود تصویر واید (باز) نتیجه بهتری می‌دهد. در تصویر واید، پلاک کوچک می‌شود، جزئیات حروف و اعداد کم می‌شود و موتور پلاک خوان باید بخش بزرگ‌تری از تصویر را برای پیدا کردن پلاک جست‌وجو کند. ثبت خیابان، ساختمان‌ها و حاشیه‌ها هیچ کمکی به پلاک خوانی نمی‌کند.

قاعده عملی:

آن‌قدر زوم کنید که پلاک راحت پیدا شود، اما نه آن‌قدر که کیفیت تصویر افت کند یا خودرو از کادر خارج شود. معیار نهایی این است که عرض پلاک در تصویر حداقل ۹۰ پیکسل باشد

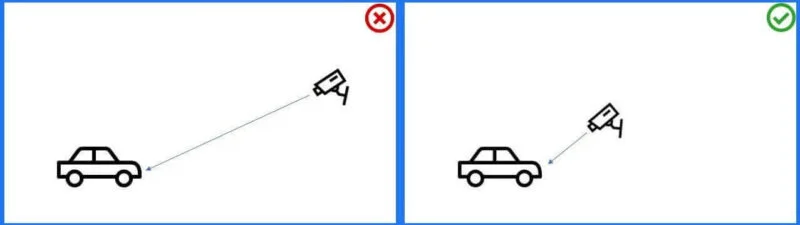

فاصله دوربین برای پلاک خوانی بهتر

فاصله مناسب دوربین پلاک خوان عدد ثابتی ندارد و به لنز و رزولوشن دوربین بستگی دارد. قاعده کلی این است که دوربین هرچه به پلاک خودرو نزدیک‌تر باشد، پیکسل‌های بیشتری روی پلاک می‌افتد و دقت پلاک خوانی بالاتر می‌رود.

با این حال دوربین‌های امروزی با لنز و رزولوشن مناسب می‌توانند از فاصله دور هم پلاک را با جزئیات کافی ثبت کنند. پس به‌جای تمرکز روی متراژ، روی اندازه پلاک در تصویر تمرکز کنید. نصب بیش از حد نزدیک هم مشکل‌ساز است، چون زاویه دوربین نسبت به پلاک تند می‌شود و خودرو ممکن است از کادر خارج شود.

زاویه دوربین برای بهبود پلاک خوانی

 در هر دو محور افقی و عمودی نباید از ۴۵ درجه بیشتر شود و هرچه کمتر باشد، دقت پلاک خوانی بالاتر است. زاویه تند باعث کج و فشرده شدن حروف و اعداد پلاک در تصویر می‌شود و خواندن آن را برای موتور پلاک خوان سخت می‌کند.

• محور افقی: میزان انحراف دوربین به چپ یا راست نسبت به مسیر حرکت خودرو.
• محور عمودی: میزان شیب دوربین به سمت پایین نسبت به پلاک.

اگر دوربین در مکان مناسبی نصب شود، پلاک را حتی با کمی زاویه هم می‌خواند، اما همیشه سعی کنید دوربین تا حد ممکن روبه‌روی مسیر عبور پلاک باشد. به همین دلیل نصب بیش از حد نزدیک به مسیر هم توصیه نمی‌شود

رزولوشن مناسب برای پلاک خوانی بهتر

برای پلاک خوانی دقیق، عرض پلاک در تصویر باید حداقل ۹۰ پیکسل و خوانا باشد. در پلاک خوان خودنگار این مقدار حداقل ۹۰ پیکسل است. برخی نرم‌افزارها ممکن است پلاک‌های کوچک‌تر را هم بخوانند، اما با کمتر از این مقدار، دقت به‌طور محسوسی افت می‌کند.

یکی از شایع‌ترین دلایل پلاک خوانی نادرست، تار بودن یا کم‌جزئیات بودن تصویر پلاک است که معمولاً از کیفیت پایین دوربین یا تنظیمات نادرست می‌آید.

نکته مهم این است که رزولوشن دوربین به‌تنهایی کافی نیست. حتی با دوربین ۴ مگاپیکسل، اگر زوم و فاصله مناسب نباشد، پلاک ممکن است کمتر از ۹۰ پیکسل عرض داشته باشد. چون عرض پلاک در تصویر نتیجه ترکیب سه چیز است: رزولوشن دوربین، زوم و فاصله تا پلاک.

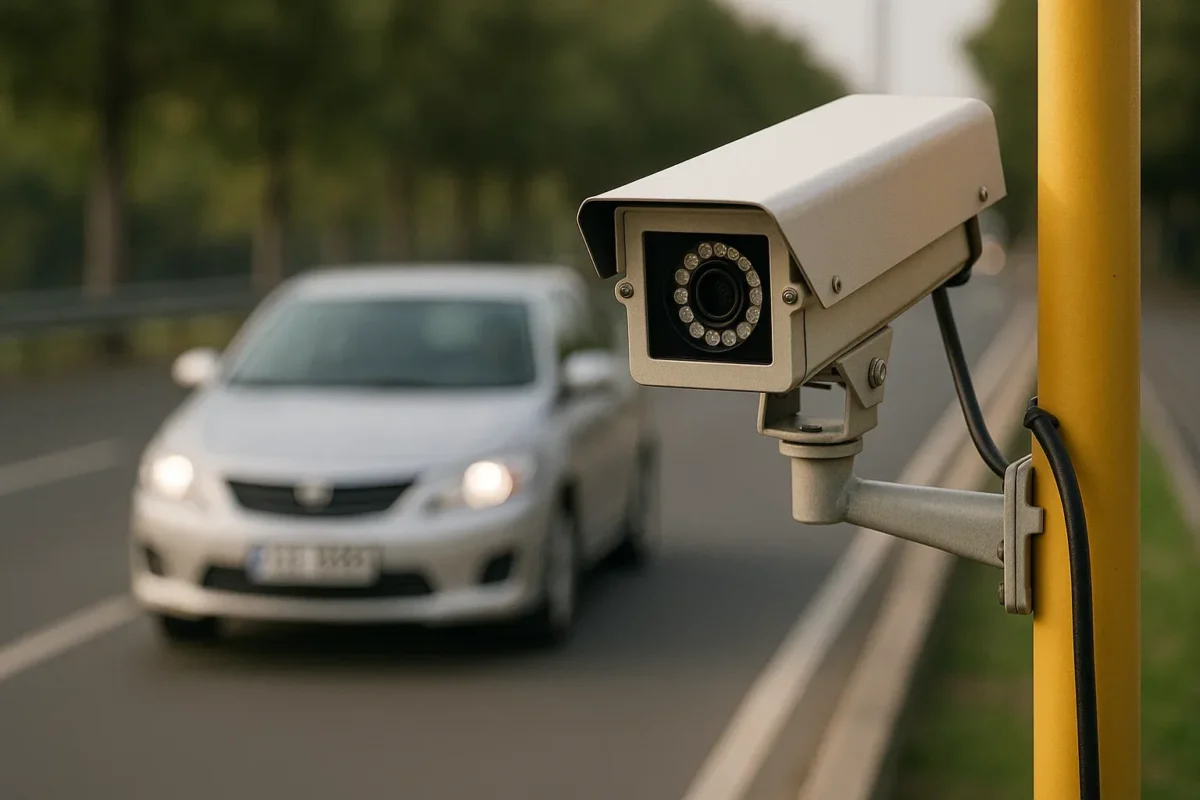

مادون قرمز (IR) در دوربین پلاک خوان برای پلاک خوانی در شب

برای پلاک خوانی در شب، دوربین پلاک خوان باید قابلیت مادون قرمز (IR) داشته باشد. دوربین بدون IR در تاریکی تصویر خوانایی از پلاک ثبت نمی‌کند، مگر اینکه محل نصب نورپردازی قوی داشته باشد.

دوربین‌های پلاک خوان با LEDهای مادون قرمز، ناحیه جلوی لنز را روشن می‌کنند. این نور برای چشم انسان دیده نمی‌شود، اما سنسور دوربین آن را ثبت می‌کند و تصویر واضحی از پلاک می‌سازد. به همین دلیل تصویر شبانه سیاه و سفید است. این موضوع روی دقت پلاک خوانی اثر منفی ندارد، چون خواندن پلاک بر اساس شکل حروف و اعداد انجام می‌شود، نه رنگ.

نرخ فریم (FPS) دوربین پلاک خوان برای بهبود پلاک خوانی

نرخ فریم مناسب دوربین پلاک خوان به سرعت خودروها بستگی دارد: هرچه خودروها سریع‌تر عبور کنند، نرخ فریم (تعداد فریم در ثانیه) بالاتری لازم است.

دلیلش این است که خودرو در سرعت بالا مدت کوتاهی در کادر می‌ماند. اگر نرخ فریم پایین باشد، ممکن است حتی یک فریم هم پلاک را واضح ثبت نکند و پلاک تار، ناخوانا یا ثبت‌نشده بماند. تاری حرکت فقط به نرخ فریم مربوط نیست و به سرعت شاتر دوربین هم وابسته است.

نوردهی و شاتر دوربین پلاک خوان برای پلاک خوانی بهتر

نوردهی دوربین پلاک خوان باید طوری تنظیم شود که تصویر پلاک نه بیش از حد روشن باشد و نه بیش از حد تاریک. این تنظیم با شاتر دوربین انجام می‌شود.

• تصویر خیلی روشن: نور بیش از حد، جزئیات حروف و اعداد پلاک را محو می‌کند.
• تصویر خیلی تاریک: حروف از زمینه پلاک قابل تفکیک نیستند و نویز تصویر بالا می‌رود.

محدوده شناسایی در تنظیمات دوربین پلاک خوان

برای دقت بیشتر، دوربین باید فقط ناحیه‌ای را ببیند که پلاک‌ها در آن عبور می‌کنند. لاین مخالف، خیابان‌های کناری و ساختمان‌ها به پلاک خوانی کمکی نمی‌کنند و فقط احتمال خطا را بالا می‌برند.

علاوه بر تنظیم فیزیکی دوربین، برخی نرم‌افزارهای پلاک خوان قابلیت انتخاب ناحیه (ROI) دارند. در این حالت روی تصویر زنده کادری می‌کشید و فقط همان بخش بررسی می‌شود. این کار پلاک‌های ناخواسته (مثل خودروهای لاین مقابل) را حذف می‌کند و می‌تواند سرعت پردازش را هم بالا ببرد.

جمع‌بندی

• زوم: کادر فقط روی ناحیه عبور پلاک باشد.
• فاصله: عرض پلاک در تصویر حداقل ۹۰ پیکسل باشد.
• زاویه: در هر دو محور افقی و عمودی کمتر از ۴۵ درجه.
• رزولوشن: بر اساس عرض پلاک در تصویر سنجیده شود، نه فقط مگاپیکسل دوربین.
• مادون قرمز: برای پلاک خوانی شبانه فعال و برد آن متناسب با فاصله باشد.
• نرخ فریم: متناسب با سرعت خودروها در محل نصب.
• نوردهی و شاتر: تصویر نه خیلی روشن نه خیلی تاریک، با شاتر تندتر برای خودروهای سریع.
• محدوده شناسایی: فقط ناحیه لازم انتخاب شود.
