راهنمای برنامه نویسی

راهنمای استفاده از نرم افزار رخ نگار

راهنمای نرم افزار خودنگار و رخ نگار

تنظیمات دوربین

پروتکل کدینگ: MJPEG (در صورت پایین بودن پهنای باند H264 یا H265)

Frame rate = 10

رزوﻟوﺷن: ۱۰۸۰ یا در صورت پایین بودن پهنای باند ۷۲۰

ورود به برنامه

جهت ورود به برنامه رخ نگار (تشخیص چهره)، مرورگر کروم (Chrome) خود را باز کرده و آدرس http://localhost:3000/ را در آن وارد کنید.

بعد از زدن دکمه اینتر وارد صفحه ی ورود برنامه می شوید. در این قسمت نام کاربری و رمز عبور را بزنید تا وارد برنامه شوید.

نام کاربری : admin

رمز عبور: admin@123

داشبورد

در این قسمت می توانید با انتخاب هر کدام از ویجت های مورد نیاز خود، صفحه داشبورد را سفارشی سازی کنید. برای انتخاب ویجت مانند تصویر شماره ۱ را انتخاب کنید. ویجت های موجود نمایش داده می شوند. با کشیدن هر یک از ویجت ها و وارد کردن آن ها به صفحه، ویجت به داشبورد افزوده می شود. در انتها حتما گزینه ی ذخیره تغییرات (شماره ۲) را بزنید تا تمام ویجت های اضافه شده ذخیره شوند.

در صورتی که قصد حذف ویجت را داشته باشید، دکمه ی ضربدر (شماره ۳) را در گوشه ی هر ویجت کلیک کنید، آن ویجت حذف می شود.

سفارشی سازی

در بخش سفارشی سازی می توانید با انتخاب هر یک از قسمت های مشخص شده در تصویر تم نرم افزار را تغییر دهید. در نهایت پس از تنظیم هر یک از گزینه های فوق ، جهت اعمال تغییرات گزینه ذخیره را انتخاب کنید.

سفارشی سازی

۱- با انتخاب گزینه حالت (شماره ۱)، تم نرم افزار را به رنگ روشن یا تیره تغییر می دهید.

۲- با انتخاب گزینه رنگ (شماره ۲)، می توانید تم نرم افزار را به رنگ دلخواه خود تغییر دهید.

۳ – با انتخاب گزینه زبان (شماره ۳)، می توانید زبان نرم افزار به حالت فارسی یا انگلیسی تغییر دهید.

۴- برای نمایش پلاک های ناخوانا این گزینه را فعال کنید

۵- نمایش ترددهای دوربین: با فعال بودن این گزینه آخرین تردد هر دوربین زیر همان دوربین در صفحه نمایش زنده نمایش داده می شود.

۶- حالت وب سوکت: در صورتی تعداد دوربین ها بیشتر از دو عدد باشد، این گزینه باید فعال باشد. با فعال کردن این گزینه می توان تعداد دوربین بیشتری را با کیفیت کمتر نمایش داد. در صورتی که تعداد دوربین ها کمتر از دو عدد باشد و بخواهیم تصاویر با کیفیتی را در صفحه تصویر زنده مشاهده کنیم این گزینه غیر فعال می شود.

۷- تعداد تردد: تعداد آخرین ترددهای قابل نمایش در صفحه نمایش زنده

۸- کیفیت تصویر: در صورت غیر فعال بودن حالت وب سوکت، می توان با این گزینه کیفیت تصویر را تغییر داد. مقدار صفر یعنی بالاترین کیفیت یا کیفیت پیشفرض.

۹- فریم ریت: در صورت غیرفعال بودن حالت وب سوکت می توان تعداد فریم دریافتی را با این گزینه فعال کرد.

۱۰- حداکثر تعداد اکسپورت: با توجه به زمان بر بودن اکسپورت در تعداد بالا در صفحه ی گزارش گیری، پیشنهاد می شود این گزینه حداکثر تا ۱۰۰۰۰ تا تعیین شود. در صورتی که این عدد خیلی زیاد باشد، ممکن است گزارش گیری تا ساعت ها طول بکشد.

۱۱- با انتخاب گزینه نوع پلاک (شماره ۴)، می توانید پلاک های کشور مدنظر خود را جهت شناسایی آن ها توسط نرم افزار خودنگار (پلاک خوان) انتخاب نمایید. بطور مثال : ایران، عراق ، اروپا و…..

۱۲- با انتخاب گزینه اکسپورت،  آیتم های مورد نیاز خود را هنگام دریافت خروجی گزارشات انتخاب نمایید.

تصویر زنده

در این قسمت تصاویر دوربین هایی که از طریق منوی مدیریت دوربین اضافه شده اند، قابل مشاهده است و با انتخاب هر کدام از این Tab ها، نوع نمایش تصاویر دوربین ها را می توانید تغییر دهید.

گزارش

با استفاده از این منو می توانید بر مبنای نیاز خود گزارش را مشاهده و با انتخاب گزینه اکسپورت فایل، یک خروجی اکسل از گزارش خود دریافت نمایید.

اعضا

در قسمت اعضا امکان افزودن عضو جدید (شماره ۱)، ویرایش عضو قدیمی (شماره ۲)، حذف عضو قدیمی (شماره ۳)، جستجوی عضو بین اعضا (شماره ۴)، افزودن اعضا از طریق اکسل (شماره ۵)، اکسپورت اعضا(شماره ۶) و بروزرسانی اعضا (شماره ۷) وجود دارد.

**نکته: برای افزودن عضو جدید اگر نیاز به مجوز دارد باید قبلا این مجوز را از قسمت مجوزها تعریف کرده باشید. در غیر این صورت نیاز به تعریف مجوز ندارید.

**نکته: اعضا را می توان به دو صورت وارد کرد:

  • وارد کردن اعضا به صورت تکی
  • وارد کردن اعضا از طریق فایل مشخصات اعضا به صورت تکی و گروهی

افزودن اعضا به صورت دستی

پس از اینکه وارد قسمت اعضا شدید، با انتخاب گزینه ی افزودن عضو (شماره ۱) می توانید به صورت تکی اعضا را اضافه نمایید. مطابق تصویر زیر تمام اطلاعات را پر می کنید.

**نکته: نام و نام خانوادگی و کد عضو الزامی است

**نکته: ظرفیت جایگاه: تعداد جایگاه هایی است که هر فرد می تواند در پارکینگ استفاده کند. برای مثال اگر شخصی دو خودرو داشته باشد می توان برای او تعداد جایگاه را ۲ در نظر گرفت.

افزودن اعضا با اکسل به صورت تک و گروهی

همچنین امکان اضافه کردن اعضا از طریق فایل اکسل (شماره ۵) نیز وجود دارد که توضیحات کامل آن در ادامه ارائه خواهد شد.

نکات افزودن عضو از طریق اکسل

  • فایل مشخصات اعضا حتما باید EXCEL باشد.
  • فایل اعضا باید به صورت یک فایل فشرده با فرمت ZIP باشد. این فایل شامل یک پوشه است که درون آن یک فایل EXCEL با نام info به همراه تصاویر افراد وجود دارد.
  • نام هر تصویر باید با شماره ملی یا code ای که در فایل EXCEL وارد شده یکسان باشد. به طور مثال اگر کد (code) یک فرد در فایل EXCEL عدد ۲۴۸  باشد، تصویر این فرد باید هم نام و به صورت jpg در این پوشه قرار بگیرد. این تصویر به عنوان تصویر پیش فرض در نرم افزار نمایش داده می شود.a
افزودن اعضا با اکسل
    • اگر قصد اضافه کردن چند عکس برای یک شخص را دارید، می توانید علاوه بر عکس پیش فرض چند عکس نیز برای فرد وارد کنید. عکس های دیگر باید هم نام با کد شخص (در مثال زیر عدد ۲۴۸) و یک خط تیره (آندرلاین) و یک شماره دلخواه مانند نمونه زیر باشد:

    ۲۴۸_۱.jpeg                 ۲۴۸_۲.jpeg                        ۲۴۸_۳.jpeg

    • لازم به ذکر است عکس آخر به عنوان عکس پیش فرض در نظر گرفته می شود.
    • پس از آماده سازی پوشه، همه اطلاعات داخل آن (عکس ها و فایل اکسل) را انتخاب کرده (Ctrl + A) و سپس با کلیک راست موس گزینه Add to archiveرا انتخاب  می کنیم.
نکات مشخصات فایل اکسل
  • در این قسمت پس از انتخاب یک نام برای فایل خود (شماره ۱)، گزینه ی ZIP را انتخاب کرده و در نهایت روی گزینه ok (شماره ۲) کلیک کنید.

مشخصات فایل اکسل

۱ – ﻓایل EXCEL برای اضافه کردن عضو برای نرم افزار تشخیص چهره و پلاک خوان باید دارای مشخصات زیر مطابق تصویر باشد. فیلدهای name و family می توانند به صورت فارسی یا انگلیسی نوشته شوند.

(name, family, code, permission)

مشخصات فایل اکسل

۲- اگر قصد اضافه کردن مشخصات پلاک خودرو را در فایل اکسل برای نرم افزار پلاک خوان داشته باشیم، فایل EXCLE برای اضافه کردن پلاک ماشین باید دارای مشخصات زیر باشد:

نمونه فایل اکسل
    • **نکته: در صورتیکه یک شخص دو پلاک یا بیشتر داشته باشد ستون هایی با پیشوند به صورت plate2 اضافه می کنیم.**نکته: برای پر کردن ستون permission، پس از تعریف مجوز در قسمت مجوزها، شناسه ای به این مجوز اختصاص می یابد و باید این شناسه را در این قسمت وارد نمایید، در صورتی که مجوزی تعریف نکرده اید، مقدار آن را «۱» قرار دهید.Plate1_firstدو عدد اول پلاک خودرو از سمت چپ را نشان می دهد.Plate1_Charحرف وسط پلاک را نشان می دهد.Plate1_secondسه حرف بعدی را نشان می دهد.

      Plate_cityدو عدد سمت راست پلاک را نشان می دهد که نشان دهنده ی شهر است.

      در نهایت پس از آماده شدن فایل zip از داخل نرم افزار و منوی اعضا، گزینه ایمپورت اعضا را از منوی اعضا انتخاب  کرده و با انتخاب فایل، اعضا را به نرم افزار اضافه می کنیم.

ایمپورت اعضا

اکسپورت اعضا

برای اکسپورت اعضا می توانید از طریق منوی اعضا و گزینه ی اکسپورت یک فایل خروجی از اعضایی که عضو سامانه پلاک خوان یا تشخیص چهره هستند تهیه نمایید.

بروز رسانی اعضا

برای بروزرسانی اعضا می توانید از طریق منوی اعضا و گزینه ی بروزرسانی تغییراتی که روی اعضا انجام دادید را به صورت دستی اعمال کنید.

مجوزها

در این قسمت امکان مشاهده ی مجوزها و همچنین ویرایش و حذف مجوزهای موجود و افزودن مجوز جدید وجود دارد.

مجوزها

افزودن مجوز جدید

برای تعریف مجوز جدید روی دکمه ی افزودن مجوز جدید کلیک کرده و اطلاعات مورد نیاز را تکمیل کنید و در نهایت روی دکمه ی ذخیره کلیک کنید.

افزودن مجوز جدید

۱- نام: نامی دلخواه برای مجوز خود وارد کنید.

۲- بدون تاریخ انقضا: مجوز بدون تاریخ است و هیچ وقت منقضی نمی شود.

۳- از تاریخ: تاریخ شروع مجوز را انتخاب کنید.

۴- تا تاریخ: تاریخ پایان مجوز را انتخاب کنید (می توانید مجوز را بدون تاریخ مجوز تعریف کنید)

۵- نوع مجوز: مجوز می تواند برای تمام روزهای هفته یا به صورت روزانه (انتخاب روزهای خاصی از هفته) و یا ساعتی باشد.

۶- انتخاب دوربین: در این قسمت می توانید مجوز را برای همه ی دوربین ها یا یک یا چند دوربین خاص تعریف کنید.

مدیریت دوربین ها

برای تنظیمات دوربین، از منوی سمت راست گزینه ی دوربین ها را انتخاب کرده و با کلیک روی گزینه افزودن دوربین صفحه ی تنظیمات دوربین باز می شود.

طبق توضیحاتی که در ادامه آمده است، تنظیمات مورد نیاز را انجام دهید:

جزئیات لایسنس
  • برای دوربین خود یک نام دلخواه انتخاب کنید.
  • اگر rtsp فعال باشد، باید همه ی موارد خواسته شده را کامل کرد. اگر این گزینه فعال نباشد تمام اطلاعات را به صورت یک آدرس url وارد می کنیم.
  • Username ورود به تنظیمات را وارد کنید.
  • password ورود به تنظیمات را وارد کنید.
  • IP دوربین خود را وارد نمایید.
  • پورت حتما ۵۵۴ باشد.
  • برای تکمیل این قسمت به rtsp دوربین خود نیاز دارید و هر آنچه بعد از پورت یا آدرس IP نوشته شده باشد را به این قسمت اضافه می کنید. بطور مثال : قسمت آبی رنگ همان path مورد نظر است.

rtsp://admin:admin@123@192.168.1.108:554/cam/realmonitor?channel=1&subtype=0&unicast=true

  • عدد ۱ را وارد کنید.
  • در ﺻورﺗﯽ که برد کنترل راهبند تهیه کرده باشد این قسمت را مطابق با برد وارد کنید در غیر این صورت عدد ۰ را وارد کنید.
  • مشخص نمایید که دوربین شما جهت ورود یا خروج را ثبت می کند.
  • جهت ادامه تنظیمات، گزینه تنظیمات پیشرفته را انتخاب نمایید.

مدیریت کاربران

به منظور افزودن کاربران، ویرایش و حذف آن ها از این بخش استفاده کنید.

** نکته: کاربران افرادی هستند که به نرم افزار دسترسی دارند و از آن استفاده می کنند. اما اعضا به نرم افزار دسترسی ندارند.

ایجاد کاربر جدید

به منظور ایجاد کاربر جدید روی افزودن کاربر کلیک کنید. بدین ترتیب قسمت های مختلف را طبق اطلاعات زیر کامل کرده و سپس روی دکمه ی ذخیره کلیک کنید:

نام: نام شخص مورد نظر

نام کاربری و کلمه عبور: نام دلخواه که فرد هنگام ورود به برنامه باید وارد کند.

کلمه عبور: کلمه ی عبور دلخواه که فرد باید هنگام ورود به برنامه آن را به خاطر داشته باشد و وارد کند.

دسترسی مجاز: از قسمت دسترسی مجاز، گزینه های مورد نظر را انتخاب کنید. دسترسی های مجاز مشخص می کند که کاربر مجوز انجام چه کارهایی را خواهد داشت.

 دوربین مجاز: دوربین های مجاز نیز مشخص می کند که کاربر مجاز به دیدن و دسترسی به کدام دوربین هاست.

ویرایش یا حذف کاربر

 به منظور ویرایش کاربری که قبلا ایجاد شده است پس از ورود به صفحه مدیریت کاربران طبق تصویر زیر می توانید گزینه ویرایش یا حذف را انتخاب کنید.

حذف یا ویرایش کاربر

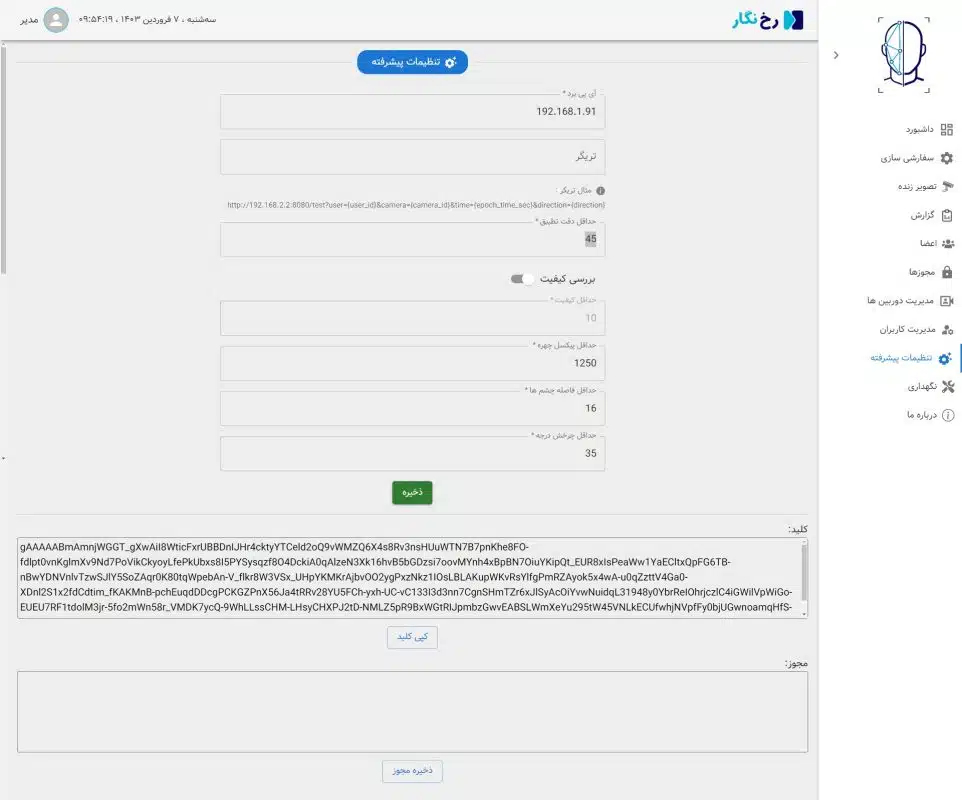

تنظیمات پیشرفته نرم افزار تشخیص چهره رخ نگار

جهت تنظیمات پیشرفته از گزینه های این قسمت مطابق توضیحات زیر استفاده می کنیم:

تنظیمات پیشرفته نرم افزار تشخیص چهره رخ نگار

آی پی برد: در این قسمت IP بردی که برای باز کردن گیت یا راهبند از آن استفاده می شود را وارد می کنیم.

تریگر: به منظور ارسال اطلاعات به نرم افزارهای جانبی دیگر استفاده می شود.

حداقل دقت تطبیق: این مقدار حداقل دقتی را مشخص می کند که چهره با چهره های موجود در پایگاه داده تطبیق دارد. هر چقدر این مقدار کمتر باشد، میزان تطبیق های بیشتری یافت می شود و البته دقت هم کمتر می شود. این مقدار عددی بین ۰ تا ۱۰۰ است.

بررسی کیفیت: یعنی تصاویر با کیفیت پایین پردازش نشوند، مثلا اگه تصویر کشیده است یا بلر شده باشد این تصاویر پردازش نمی شوند.

حداقل پیکسل چهره: یعنی حداقل طول و عرض چهره چند پیکسل باشد. این مقدار هر عددی بزرگتر از صفر است. مثلا فرض کنید این گزینه را بر روی عدد ۱۰۰۰ تنظیم کنیم. طول و عرض چهره ۲۰*۳۰ پیکسل باشد، اندازه ی چهره ۶۰۰ پیکسل می شود که کمتر از مقدار ۱۰۰۰ است در نتیحه شناسایی و ثبت نمی شود و فقط یک کادر قرمز دور چهره نمایش داده می شود.

حداقل فاصله چشم ها: این مقدار حداقل فاصله ی چشم ها را بر اساس پیکسل نشان می دهد و هر عددی بزرگتر از صفر می تواند باشد. برای مثال اگر این مقدار ۵۰ باشد و فاصله ی چشم ها در تصویر ۳۰ باشد، این تصویر شناسایی نمی شود و تنها یک کادر قرمز دور تصویر چهره نمایش داده می شود.

حداقل چرخش درجه: این مقدار چرخش صورت در تصویر را مشخص می کند و عددی بین ۰ تا ۹۰ است. مقدار چرخش چهره باید کمتر از این مقدار تعریف شده باشد.

کلید: مقداری برای کلید به صورت پیش فرض در این صفحه وجود دارد. مقدار آن را کپی کرده و برای شرکت هوش داده مهتاب ارسال نمایید تا مجوز را دریافت کنید. مجوزی که دریافت می کنید باید در کادر بعدی یعنی کادر مجوز وارد کنید.

مجوز: همان طور که در قسمت کلید توضیح داده شد، مقدار کلید را باید برای شرکت هوش داده ارسال کنید تا کارشناسان شرکت مجوز لازم را در اختیار شما قرار دهند. سپس این مجوز را در این قسمت وارد کنید.

نگهداری

از این قسمت چنانچه نیاز به حذف ترددهای قبلی خود داشتید می توانید با انتخاب تاریخ مد نظر خود اقدام به حذف تردد ها نمایید.

نگهداری

خروج از برنامه

به منظور خروج از برنامه روی دکمه پروفایل موجود در سمت چپ بالا کلیک کنید و خروج را بزنید.

خروج از برنامه
